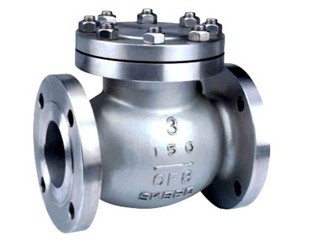

旋啟式止回閥
BEUB旋啟式止回閥具有流通能力大的特點，采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中閥蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。BEUB可提供執行美標、日標、德標、國標連接尺寸的產品。
技術規范
基本設計：GB/T 12233,API 600
測 試：GB/T 13927,API 598
產品規格
產品型號：H44H、H44W、H44T
尺寸范圍：DN50～DN800,2"～32"
壓力等級：1.6～10.0MPa，150～600Lb
殼體材料：碳鋼、不銹鋼、鑄鐵
適用介質：氣體、液體、蒸汽
操作方式：自動
設計特色
采用內裝搖臂旋啟式結構，所有啟閉件都裝于閥體內部，不穿透閥體
搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償
閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6，即使用在有細粒的介質中亦不會因沖蝕而很快磨損
用于較高壓力（16Mpa或900Class以上）閥門的閥體與閥蓋的連接采用壓力自緊密封結構，楔形密封環與四開環組合，壓力越高密封越可靠 |
